Hi All,

beim letzten OV Treff hat Peter ON4EZJ das Thema Bandpassfilter angesprochen.
Die Hauptfrage war, lässt sich so was günstiger selbst bauen oder lieber kaufen.

Ich habe für meinen QRP TRX auf Basis von SDR QS1R/QS1E solch eine Filterbank gebaut.

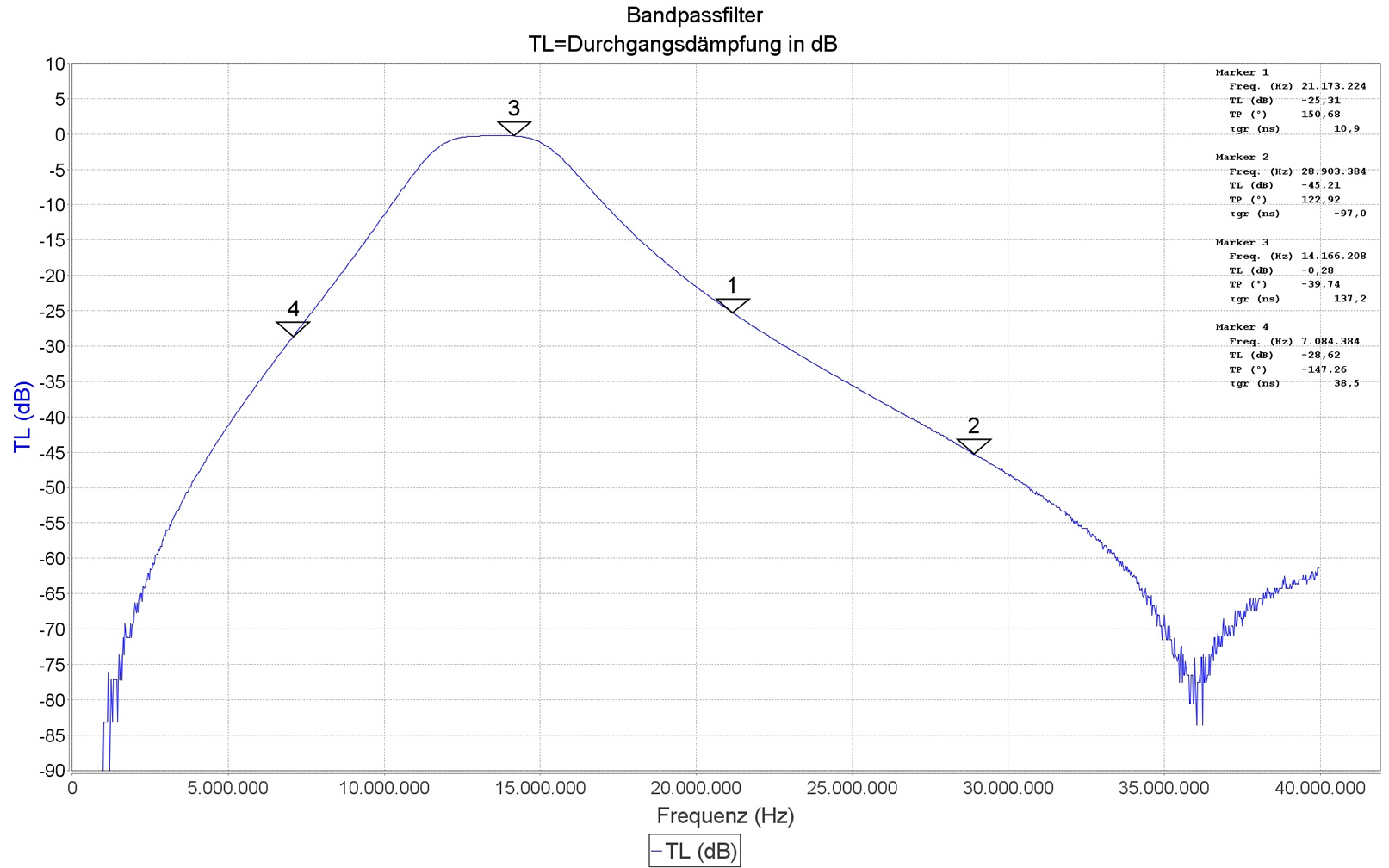

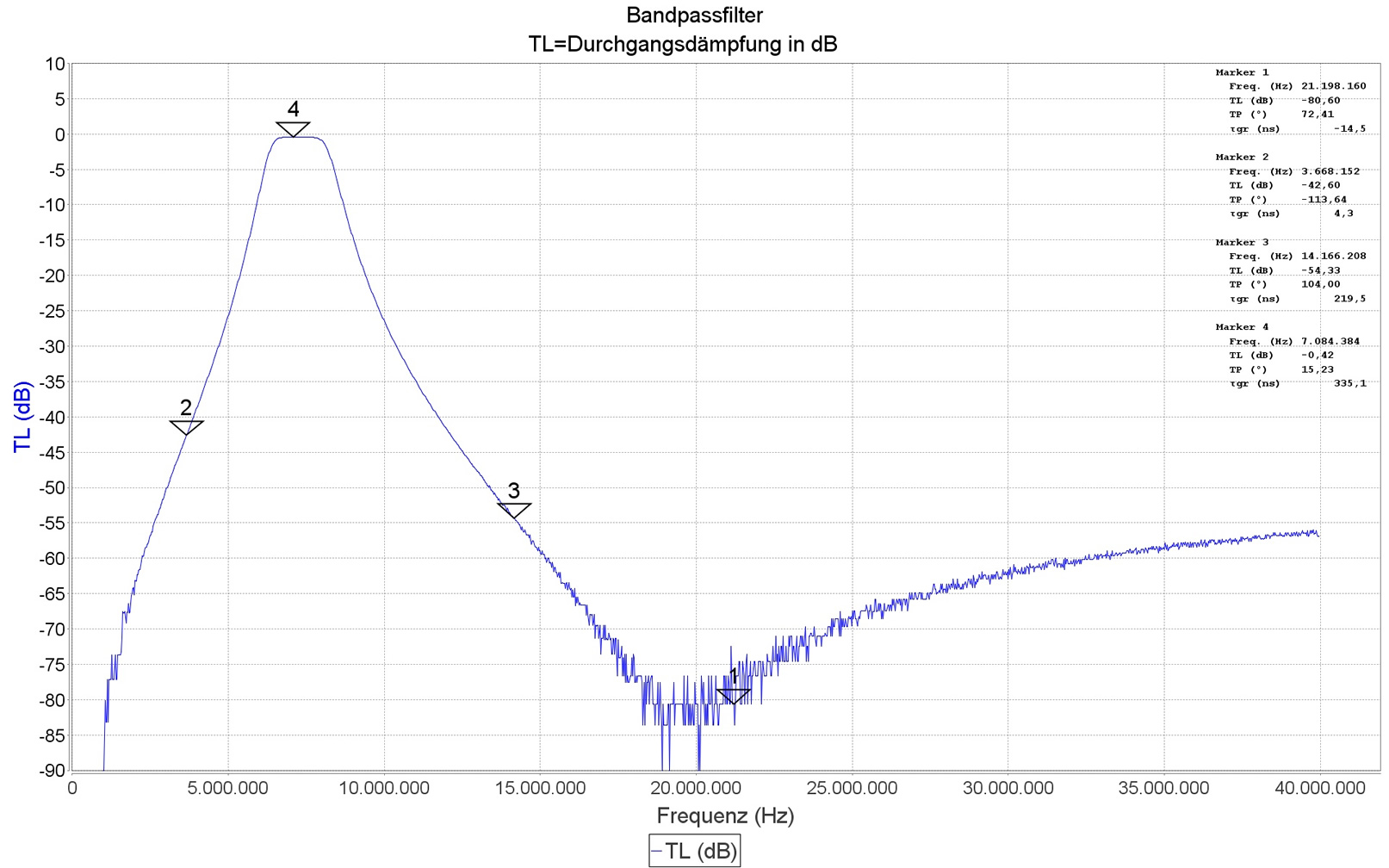

Weil ich mit Glimmer Kondensatoren arbeiten wollte, war das ganze nicht billig und bis es fertig abgeglichen war, hat es auch gedauert. Die angestrebten Parameter waren aber erreicht. (Beispiele siehe JPG Bilder)

Für die 100W Radios sollen die Ringkerne eine Nummer größer werden.

Siehe    (http://www.bavarian-contest-club.de/projects/bandpassfilter/100W-BP.pdf)  .

Zu den Kondensatoren sind die Meinungen unterschiedlich. Die kommerziellen Produkte verwenden ausgesuchte Keramik C's. Die restlichen Komponenten (Gehäuse, Buchsen oder Relais zum schalten) sind auch nicht umsonst. Wenn alles gekauft wird ist man schnell bei den Preisen die in den Links unten zu finden sind.

Peter ON8AW hat über Seine Sammlung an Hochspannung Kondensatoren gesprochen. Welche Werte man braucht ist auch in der PDF aufgelistet.

Solche Filter haben meiner Meinung nach nur Sinn, wenn zwei Stationen auf zwei Bändern gleichzeitig direkt daneben betrieben werden - klassischer Fall: Single Operator 2 Radios im Contest.

Viel Spaß beim lesen.

73 de Marek DL1EFW
